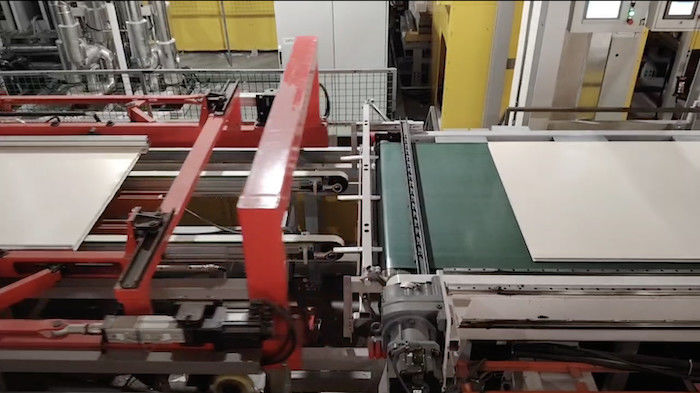

YF-YLI Automatische perslijn met korte cyclus

1.Substraatsectie

●Plaat voedingsrol Qty: 2pcs

Toepassingen:Dit station wordt gebruikt voor de opslag van het substraat (voorbereiding). Voorziening van de platen voor de perslijn.

Parameters:Specificatie voor de afleverplaat: 1220×2440 mm

Specificaties van de rol: 133 mm

Vervoer snelheid: 7 m/min.

Werkhoogte: 200 mm

Plaatstapelhoogte: 1300 mm

Maximale belasting: 3000 kn

Motorvermogen: 0,75 kW

● Substraat Lifttafel Qty: 1 stuk

Toepassingen:Dit station is het werkstation van het substraat, dat automatisch naar de duwpositie stijgt en de duwmachine duwt het substraat in de stofzuiger.de hydraulische heftafel stijgt automatisch tot de hoogte van één substraat om zich voor te bereiden op het vervolgens continu duwen van het substraat.

Parameters:Specificatie voor de afleverplaat: 1220×2440 mm

Specificaties van de rol: 133 mm

Vervoer snelheid: 7 m/min.

Werkhoogte: 200 mm

Plaatstapelhoogte: 1300 mm

Maximale belasting: 3000 kg

Motorvermogen: 3 kW

● Padherstelmachine QTY: 1 stuk

Toepassingen:Wanneer de planken op de plankvoedende heftafel zijn opgebruikt,de backing boards op de heftafel worden automatisch overgebracht naar de backing board recycling machine ((En netjes geplaatst in de recycling machine)

Parameters:Specificatie voor de afleverplaat: 1220×2440 mm

●Hoekmachine voor planken Qty: 1 stuk

Toepassingen:Deze apparatuur is een pneumatische haakplaatstructuur,die de substraten van het platform voor het opheffen van het substraat scheidt en ze één voor één via de stofverzamelaar in het platform voor het plaatsen van het substraat haakt.

Parameters:Specificatie voor de afleverplaat: 1220×2440 mm

●Substraatstofmachine Qty: 1 stuk

Toepassingen:Deze apparatuur omvat bovenste en onderste sets van krachtrolborstels.2 sets pneumatische drukrollers bij de ingang van de stofopvanger worden verlaagd om het substraat vast te stellen zodat het substraat soepel in de stofmachine komt.

Deze apparatuur omvat bovenste en onderste sets van krachtrolborstels.2 sets pneumatische drukrollers bij de ingang van de stofopvanger worden verlaagd om het substraat vast te stellen zodat het substraat soepel in de stofmachine komt.

Negatieve druk stofzuiger bereid door de klanten

Parameters:Specificatie voor de afleverplaat: 1220×2440 mm

Specificaties van de rol: 133 mm

Vervoer snelheid: 25 m/min.

Motorvermogen: 2,75 kW

Inademingstroom: 3600 m3/h

Luchtsnelheid: 22 m/s

●Ruwe plaat voor het plaatsen van de rollen Qty: 1 stuk

Toepassingen:Deze apparatuur wordt gebruikt voor het positioneren van het substraat in het midden, zodat de overbrengingsmachine nauwkeurig het substraat kan overbrengen naar de voedingsmachine

Parameters:Specificatie voor de afleverplaat: 1220×2440 mm

Vervoerssnelheid: 25m/min ((Snelheid verstelbaar)

Motorvermogen: 0,75 kW

●Machines voor het overbrengen van ruwe boordhefters

Toepassingen:Deze apparatuur omvat een vacuümzuigbeker trolley die het substraat kan stabiliseren van de positionering en centering rol tafel

Precieze zuigkracht stijgt, de sportwagen vertaalt zich naar de bovenkant van de voedingsmachine, de vacuümzuigbeker trolley daalt af en plaatst het substraat nauwkeurig op de riem van de voedingsmachine.

Parameters:Specificatie voor de afleverplaat: 1220×2440 mm

Vervoerssnelheid: 28 m/min ((Snelheid verstelbaar)

Maximale belasting: 60 kg

Vermogen van de motor: 3-4 kW

2.Verpakkingsmachine voor het verpakken van papier QTY: 1 stuk

Toepassingen:In plaats van handmatig het pavingwerk van melamine papier te voltooien.

Parameters:Specificatie voor de afleverplaat: 1220×2440 mm

Rondreis snelheid: 100 m/min ((Snelheid verstelbaar)

Vermogen van de motor: 22 kW (servosystemen)

Kenmerken:Door het gebruik van een servo-systeem wordt de papiervloer soepel en nauwkeurig geplaatst.

3.Elektrische bedieningsbak (gehele bedieningsbak)

Toepassingen:Voor de controle van alle secties.

Kenmerken:Door het gebruik van een servo-systeem wordt de papiervloer soepel en nauwkeurig geplaatst.

Lijst van dehoofdtoebehoren
